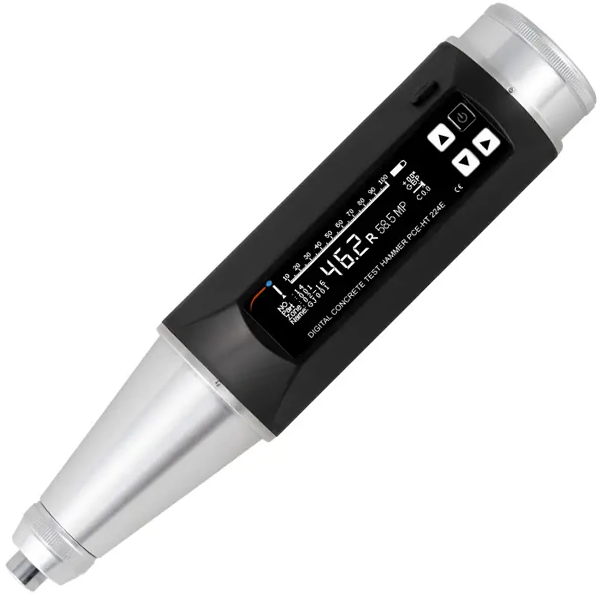

PCE-HT 224E beton test cihazı, inşaat mühendisliğinde yaygın olarak kullanılan betonun basınç dayanımını tahribatsız yöntemle test etmek için geliştirilmiş bir cihazdır. Beton basınç dayanımı testine yönelik gereksinimleri karşılamak üzere tasarlanan bu cihaz "Schmidt Çekici" olarak da adlandırılır. Schmidt çekici olarak anılmasının sebebi; İsviçreli mühendis Ernst Schmidt tarafından geliştirilmesi sebebiyledir.

HT 224E Beton Test Cihazı Özellikleri

- HT-224E beton test aleti; incelenen beton yapısının basınç dayanım değerini anında belirleyebilmesi nedeniyle yerinde numune kalite değerlendirmeleri için idealdir.
- Bu beton test cihazı ile yapılan ölçümler Schmidt prensibine göre gerçekleştirilir.
- Test bölgesi hesaplama kuralı şu şekildedir; her test bölgesinde 16 ölçüm yapılır. 3 maksimum ve 3 minimum değer çıkarılır, kalan 10 değerin ortalaması alınarak geri tepme değeri hesaplanır.
- Cihazın entegre mekanizması, her ölçümde 2.207 Nm sabit darbe enerjisi uygulayarak tutarlı ve güvenilir test sonuçları sağlar.

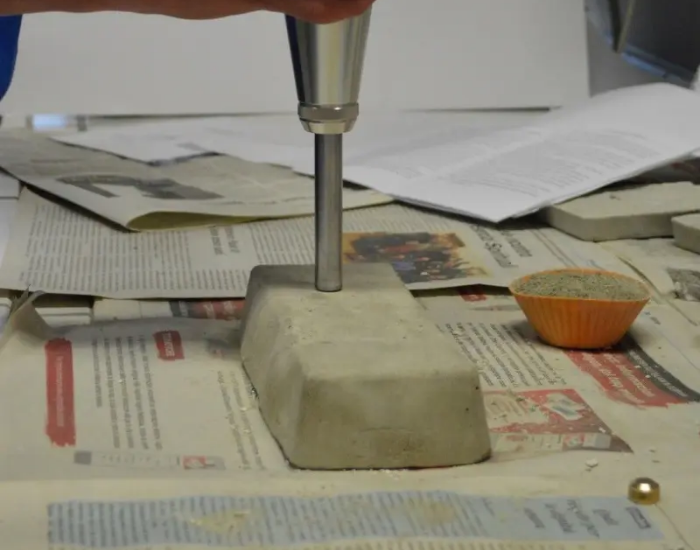

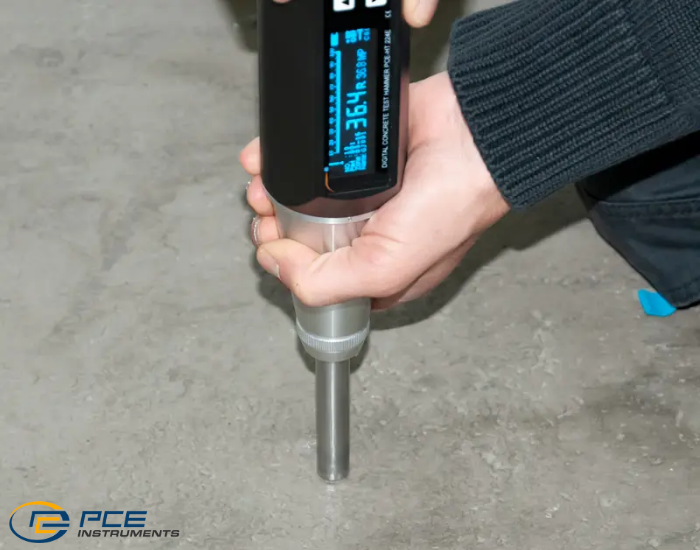

- İnşaat malzemelerinin sahada test edilmesi durumunda, cihazın hassasiyeti ve güvenilirliği doğrudan gözlemlenebilir.
- PCE-HT 224E taşınması kolay entegre tasarıma ve küçük boyuta sahiptir.
- Cihaz, geri tepme mekanizmasının fiziksel yapısını değiştirmeden veri toplamayı sağlayan temassız optik sensöre sahiptir. Sensör, geri tepme mekanizmasının mekanik bileşenleriyle doğrudan temas etmediğinden ve herhangi bir sürtünme oluşturmadan çalıştığından, uzun bir ömür sunar.
- Test açısı, yüzey özellikleri, karbonizasyon derinliği ve diğer parametreler sahada ayarlanabilir.

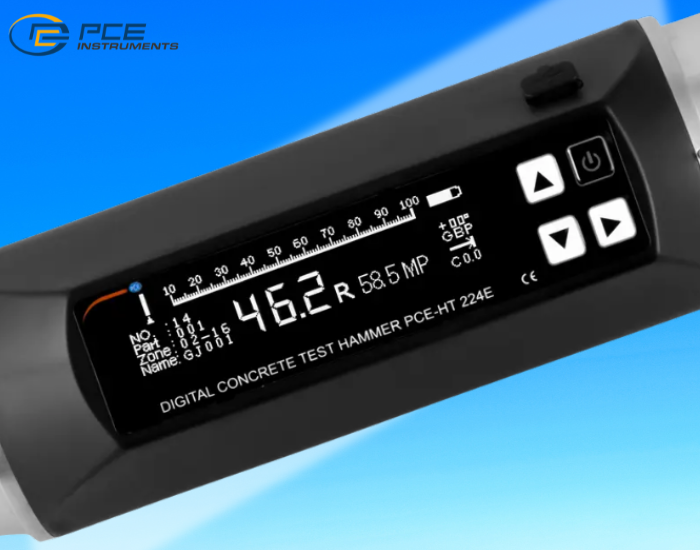

- Ölçüm sonucunda, test edilen bileşenin orijinal değeri, geri tepme değeri, test bölgesi dayanım değeri, bileşen dayanım değeri gibi veriler anında görüntülenebilir ve analiz edilebilir.

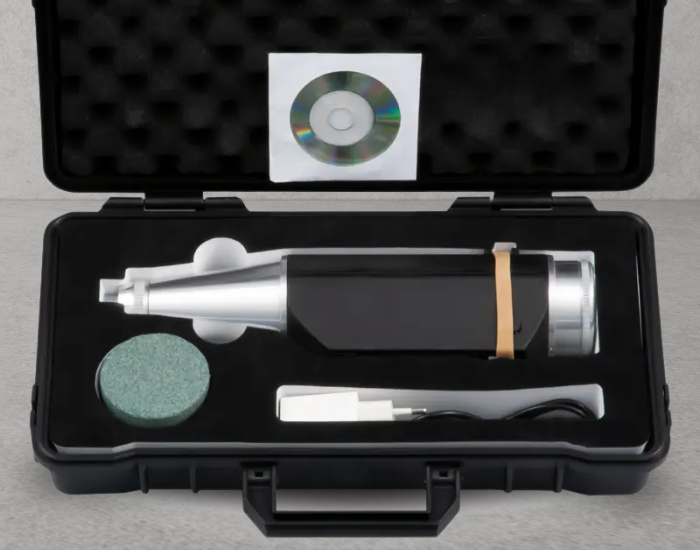

- HT 244E cihazının paket içeriği; Beton Ölçüm Cihazı PCE-HT 224E, Mini USB Kablosu, Zımpara Taşı, Yazılım (açıklamada link var), Şarj Cihazı, Taşıma Çantası, Kullanım Kılavuzu şeklindedir.
- Cihaz, USB arayüzü aracılığıyla toplanan verilerin bilgisayara aktarılmasını destekler. Entegre yazılım sayesinde, veriler Excel formatında kaydedilebilir ve kullanıcıya özel rapor formatları oluşturulabilir.
- Cihazın yazılımını buraya tıklayarak açılan sayfadan indirebilirsiniz. Açılan sayfada arama bölümüne HT 224E yazarak yazılıma ulaşabilirsiniz.


Beton Test Cihazının Temel İşlevleri ve Parametreleri

• Test Sayısı ve Test Bölgesi: Yönetmeliklere göre her test bölgesi için 16 ölçüm noktası belirlenmiştir. Test bölgesi, 0.04 m²'den büyük olmayan bir alan içinde beton basınç dayanımını ölçmek için kullanılır.

• Beton Dayanımının Hesaplanması: Test bölgesindeki betonun eşdeğer dayanım değeri, geri tepme değeri, dayanım ölçüm eğrisi ve karbonizasyon derinliği temel alınarak hesaplanır.

• Test Açısı ve Yüzey Ayarlamaları: Eğer geri tepme mekanizması yatay yönde değilse veya test yüzeyi beton döküm yüzeyi değilse, cihaz otomatik açısal düzeltme yapar.

• Karbonizasyon Derinliği: Betonun kimyasal korozyona uğraması sonucu alkalinitesinin azalmasını ifade eder. 0.0 – 6.00 mm arasında girilen karbonizasyon derinliği değerine göre beton basınç dayanımı hesaplanır.

• Dayanım Ölçüm Eğrisi: Cihaz, dört farklı dayanım eğrisine sahiptir:

1. National Standard Pumping: Pompalı beton için ulusal standart eğri.
2. National Standard Non Pumping: Pompasız beton için ulusal standart eğri.
3. Specific Curve 1 ve Specific Curve 2: Özel test ihtiyaçlarına göre belirlenen ve cihaza yazılım aracılığıyla yüklenen eğriler.

• Dayanım Değerinin Görüntülenmesi: Test edilen yüzey ve geri tepme değeri aynı anda görüntülenebilir. Hesaplamalar sırasında ortalama değer işlenmez, maksimum ve minimum değerler hariç tutulmaz. Bu nedenle, dayanım değeri kesin bir sonuçtan ziyade referans amaçlı kullanılmalıdır.


Kaydedilen ölçüm verileri, ölçüm işleminin ardından mini USB arayüzü aracılığıyla bilgisayara aktarılabilir. Beton test cihazı ile elde edilen ölçümlerin değerlendirilmesi için cihazın teslimat içeriğinde yer alan yazılım kullanılabilir. Yazılımı bu linkten indirebilirsiniz.

Ürünümüzün paket içeriği; Beton Ölçüm Cihazı PCE-HT 224E, Mini USB Kablosu, Zımpara Taşı, Yazılım (açıklamada link var), Şarj Cihazı, Taşıma Çantası, Kullanım Kılavuzu şeklindedir.
