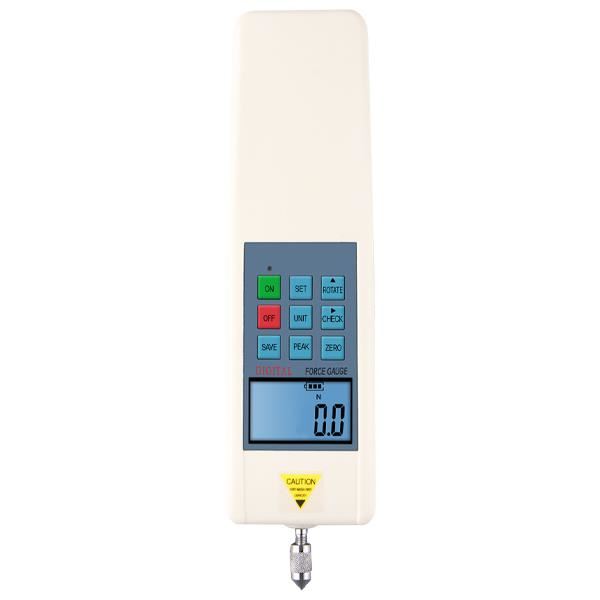

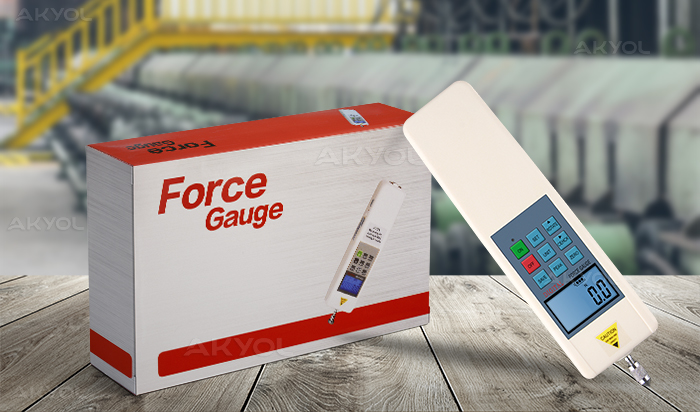

Loyka HF 1000 Elektronik Dijital Dinamometre

HF 1000 dijital dinamometre; 1000 Newton'a (100 kg) kadar ölçüm yapabilen, RS232 bağlantısı ile bilgisayara bağlanabilen ve ölçülen değerleri kayıt edebilen hassas kuvvet ölçüm cihazıdır.

HF 1000 DİJİTAL DİNAMOMETRE ÖZELLİKLERİ

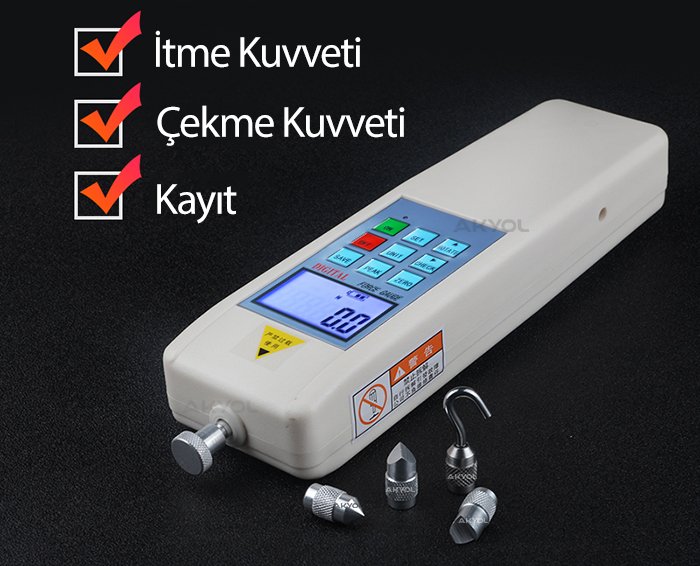

- Loyka HF 1000; 1000 newtona (100 kilogram) kadar itme ve çekme kuvveti ölçebilen dijital bir dinamometre çeşididir.

- Bu dinamometre cihazının en büyük özelliği ölçtüğü veriyi hem kendi hafızasında kaydetmesi, hemde bilgisayar ortamında kayıt yapabilmesidir.

- HF 1000 dijital dinamometre cihazının hafıza fonksiyonu ile 447 adet ölçüm sonucunu hafızaya alma özelliği vardır.

- Bu dijital dinamometreyi kullanabileceğiniz kullanım alanları; gerilim testleri, sıkıştırma testleri, anahtarlama testleri, konnektör ekleme/çekme, kırık testleri, etkili itme/çekme testleri.

- "UNIT" butonuna basılıp N, kg ve lbs birimlerinden biri seçilerek herhangi bir ölçüm birimi ile kuvvet ölçümü yapabilmektedir.

- Dinamometre cihazında bulunan "PEAK" butonu ile yapılan kuvvet ölçümlerde hangi değer en yüksek ise ekranda o değer görüntülenir. Ayrıca bu buton ile ekrandaki ölçüm değerini sabitleyebilirsiniz.

- Dinamometre cihazında bulunan "ROTATE" değiştirme butonu ile yapacağınız ölçüm türüne göre ekranın yönünü değiştirebilirsiniz.

- "CEHCK" butonu ile cihazın hafızasına kaydettiğiniz ölçüm değerlerini görebilirsiniz.  Ayrıca ayarlar arasında geçiş yapabilirsiniz.
- "SET" butonu ile ayrıntılı ayar fonksiyonu yapabilirsiniz.

- "ON/OFF" butonu ile cihazı manuel olarak açıp kapatabilirsiniz. Ayrıca dinamometre ile 10 dakika boyunca işlem yapmadığınız takdirde cihaz kendisini otomatik olarak kapatır.

- Dinamometre cihazını RS232 kablosu ile bilgisayara bağlayarak ölçüm sonuçlarını excel formatında veya ve print şeklinde alabilirsiniz.

- Cihazı bilgisayara bağlamanız için "RS232 to USB" çeviricisi gerekmektedir.

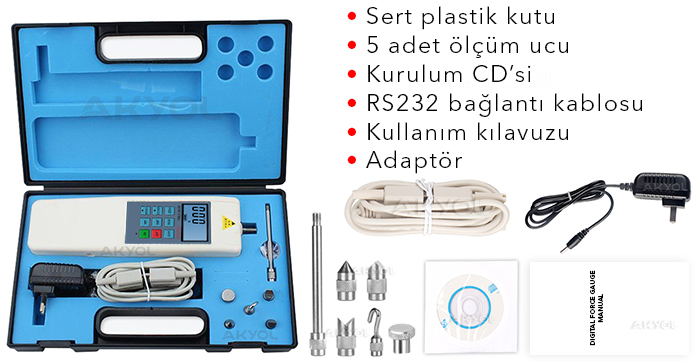

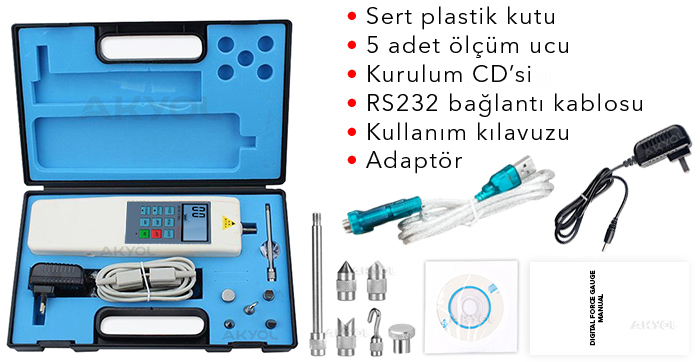

- Bu kuvvet ölçüm cihazının kutusundan çıkan parçaları şu şekilde sayabiliriz : HF 1000 dinamometre, şarj adaptörü, 6 adet çeşitli şekillerde başlık, 1 adet RS232 kablosu, yazılım kurulum CD'si ve kullanım kılavuzu.

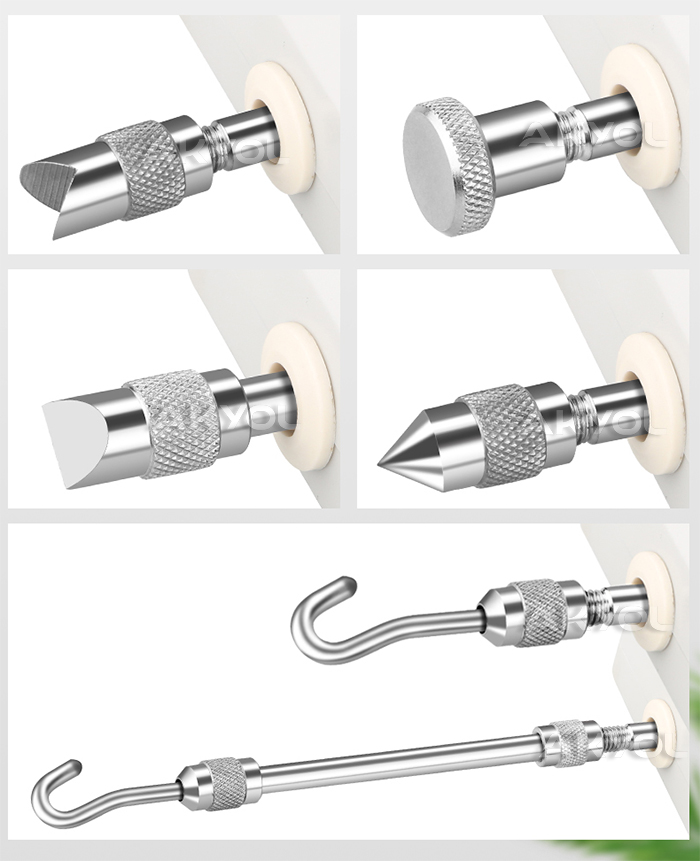

HF 1000 dinamometrenin kutusundan çıkan toplam 6 adet ölçme aparatını yukarıdaki resimde görebilirsiniz.

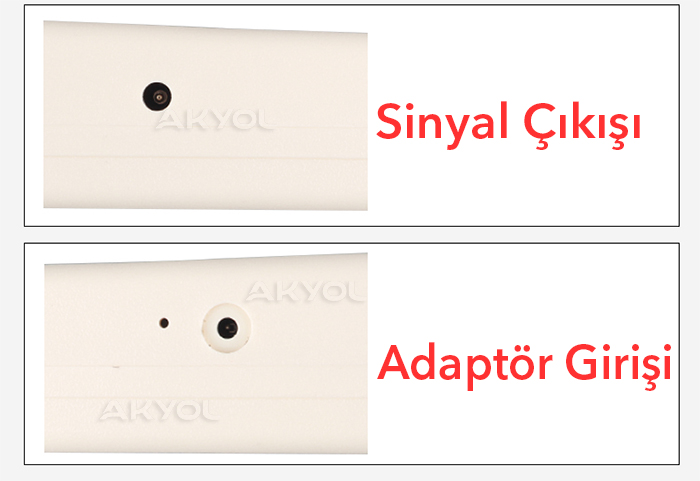

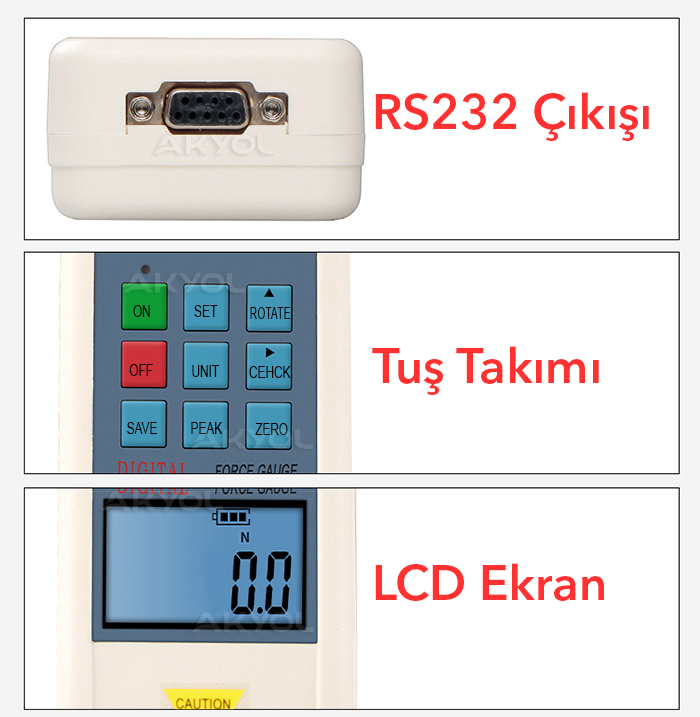

Yukarıdaki görselde Loyka HF 1000 dijital dinamometre cihazının bölümleri ve anlamları gösterilmektedir.

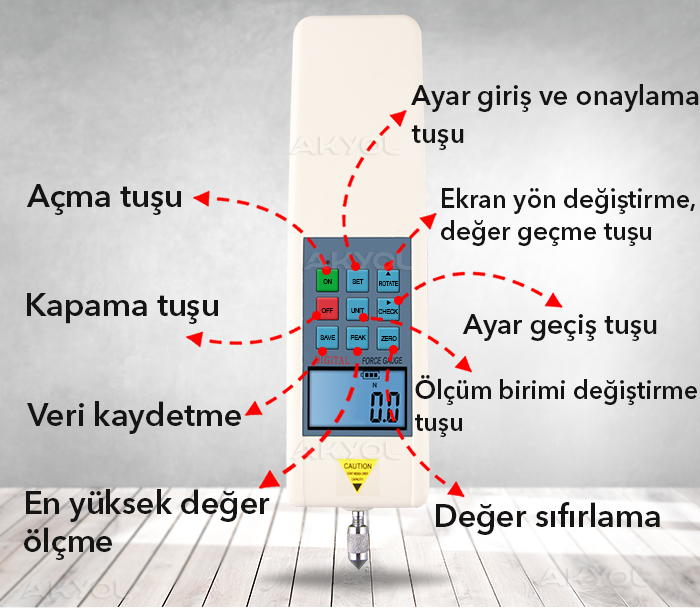

Yukarıdaki görslede Loyka HF 1000 dijital kuvvet ölçer cihazının tuş takımı ve anlamları gösterilmektedir.

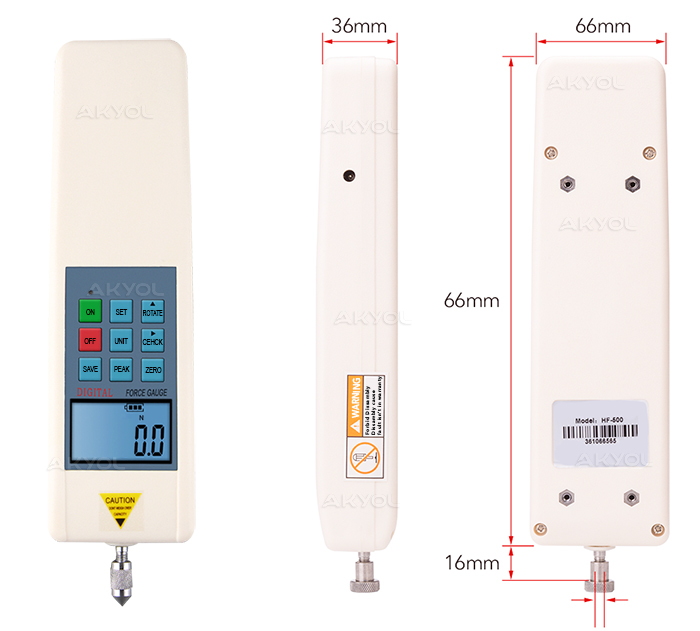

Cihazın farklı açılardan görünümleri ve ebat bilgileri yukarıdaki görselde gösterilmektedir.

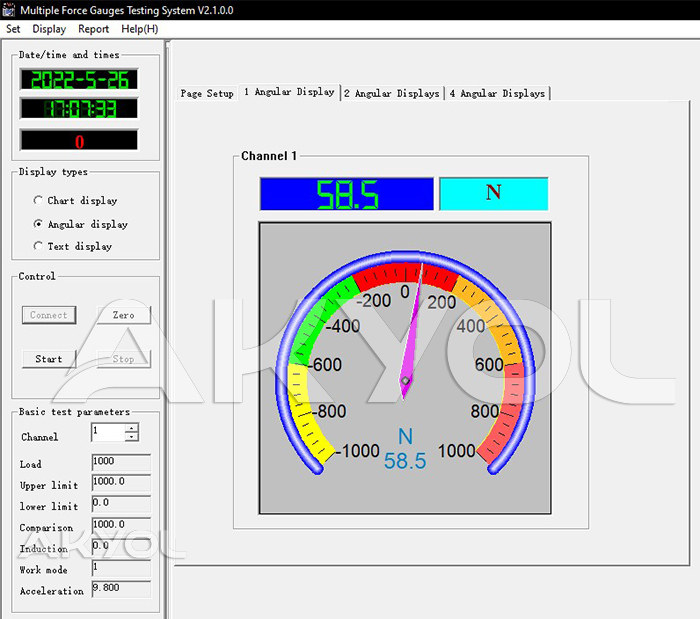

YAZILIM  İLE İLGİ GÖRSELLER







CİHAZI BİLGİSAYARA NASIL BAĞLARIM ?

1 - HF 1000 dijital dinamometre cihazını RS232 kablosu ile bilgisayara bağlayın ve cihazı açın.


Not: Eğer bilgisayarınızda RS232 girişi yoksa bunun için bir çevirici almanız gerekiyor.

2 - Cihazın kutusundan çıkan CD yi bilgisayarınıza takarak "MulForce_EN" dosyasını bilgisayarınıza aktarın.

3 - "Force.exe" simgesine tıklayın ve yazılımı açın.

4 - Sırasıyla "SET" -> "Connect Style" - "OK" adımlarını uygulayın.

5 - Sol kısımda bulunan "Control" kısmından "Connect" diyerek cihazı bilgisayara bağlayabilirsiniz.

6 - "Angular display" kısmında da cihazın sonuçlarını anlık olarak takip edebilirsiniz.

CİHAZDA KAYIT İŞLEMİNİ NASIL YAPARIM ?

1- "Force.exe" simgesine tıklayarak yazılımı açın.

2 - Sırasıyla "SET" -> "New Test" -> "TestItem" bu kısma bir isim vererek yeni bir test tablosu açınız.

3 - "Chart display" kısmında "START" butonuna tıklayarak cihazın kayıt almasını sağlayabilirsiniz. "Angular display" kısmında cihazın sonuçlarını anlık olarak takip edebilirsiniz.

4- Aynı tablo da birden fazla kayıt yapabilirsiniz. "Start" butonu ile başlayıp "Stop" ile bitirdiğiniz her bir kayıt farklı bir satır numarası ile kayıt edilir.

5 - Programın sol üst kısmında kırmızı yazı ve siyah arkaplanlı yazılan yazı tablonun satır numarasıdır.

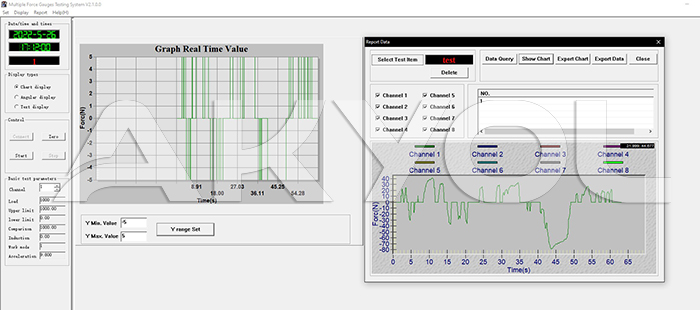

CİHAZDA RAPORLAMA NASIL YAPILIR ?

1 - "Force.exe" simgesine tıklayarak yazılımı açın.

2 - Sırasıyla "Report" -> "Data Query" " Test Item" den oluşturduğunuz tablo ismini seçin.

3 - Sol kısımdan "Channel 1" tikini işaretleyin.

4 - "Data Query" ile tablolarınızı sıralayabilirsiniz.

5 - Tablo satır numarasını seçin. "Show Chart" diyerek tablo satır sırasındaki veriyi görüntüleyebilirsiniz.

6 - "Export Chart" diyerek ekranda gördüğünüz grafik görselinin çıktısını alabilirsiniz.

7 - "Export Data" diyerek ölçüm sonuçlarınızı excel formatında alabilirsiniz.

Not:Excele aktardıktan sonra verilerde sorun olursa excelde sırası ile şu adımları izleyiniz.

1 - "A" sütununda bulunana tüm verileri seçin.

2 - "Hücreleri biçimlendir" -> "Tarih" -> "14.3" olacak şekilde güncelleyin.

3 - "A" tablosundaki tüm verileri seçin ve verileri sola yaslayın.
