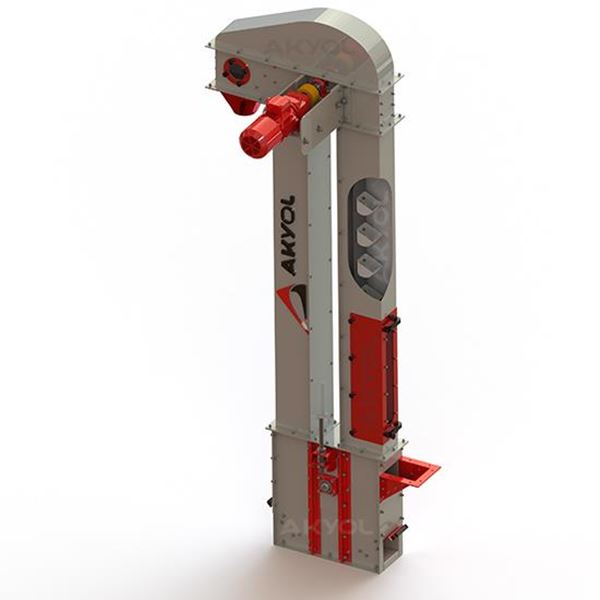

ELEVATÖR İMALATI ÇEŞİTLERİ

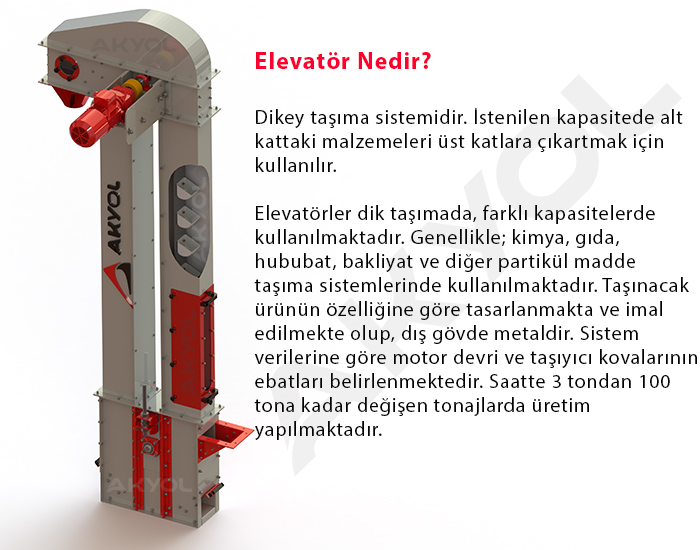

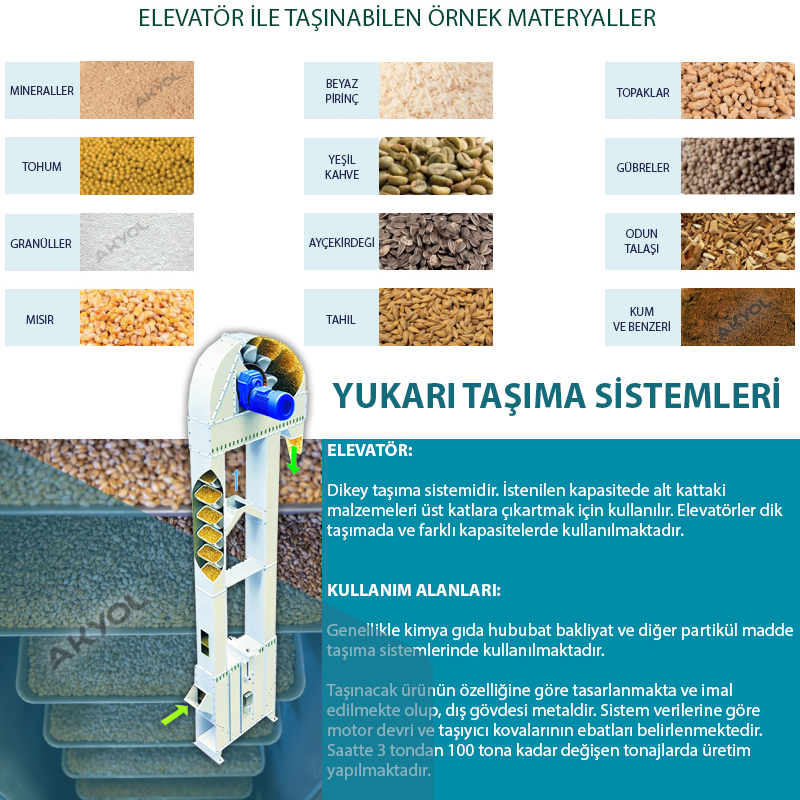

Elevatör; dikey taşıma sistemidir. İstenilen kapasitede alt kattaki malzemeleri üst katlara çıkartmak için kullanılır. Elevatörler dik taşımada, farklı kapasitelerde kullanılmaktadır. Genellikle; kimya, gıda, hububat, bakliyat ve diğer partikül madde taşıma sistemlerinde kullanılmaktadır. Taşınacak ürünün özelliğine göre tasarlanmakta ve imal edilmekte olup, dış gövde metaldir. Sistem verilerine göre motor devri ve taşıyıcı kovalarının ebatları belirlenmektedir. Saatte 3 tondan 100 tona kadar değişen tonajlarda üretim yapılmaktadır.


- Bu sistemler, özellikle sınırlı alanda verimli taşıma yapabilme kapasitesiyle öne çıkar. Farklı türde ve kapasitede elevatörler, taşınacak malzemenin cinsine, yoğunluğuna ve taşınma gereksinimlerine göre tasarlanır.
- Elevatör taşıma sistemlerinin temel prensibi, malzemeyi alttan yukarıya taşıyan mekanik bir düzeneğe dayanır.
- Dış gövde genellikle dayanıklı metalden (örneğin çelik veya alüminyum) yapılır. Gıda ve kimya endüstrisinde hijyenik koşulları sağlamak için paslanmaz çelik tercih edilir.
- Motor gücü, taşınacak malzemenin ağırlığı ve taşıma hızı dikkate alınarak seçilir. Ağır sanayide kullanılan elevatörler için güçlü motorlar tercih edilirken, gıda işleme gibi hassas sektörlerde daha hassas ve kontrollü motorlar kullanılır.

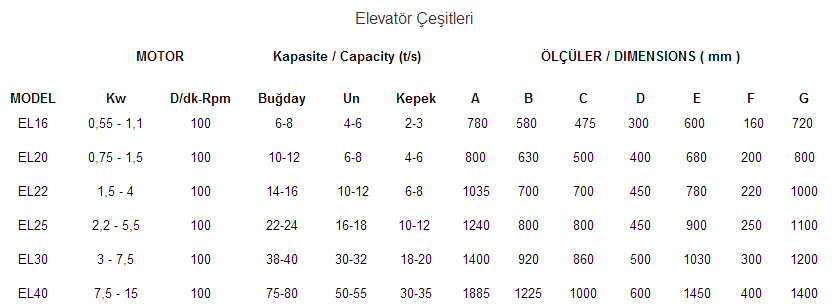

- Elevatörlerin kapasitesi, saatte taşınacak malzemenin tonajı ile ölçülür. Küçük ölçekli bir işletme için saatte 3 tonluk bir kapasite yeterli olabilirken, büyük sanayi tesislerinde bu kapasite 100 tona kadar çıkabilir.

Elevatör Sistemlerinin Özellikleri

Bir elevatör sisteminin doğru şekilde çalışabilmesi için bazı teknik özelliklere dikkat edilmelidir:

Motor Gücü: Taşınacak malzemenin ağırlığına ve hızına göre motor gücü belirlenir.
Kova ve Bant Malzemesi: Taşınacak malzemenin cinsi, kovaların ve bantların malzeme seçimini etkiler.

Sektörlerdeki Örnek Elevatör Uygulamaları

Gıda İşleme: Bir un fabrikasında, buğdayın öğütülmeden önce depoya dikey taşınması için kova tipi elevatör kullanılır.
Kimya Fabrikaları: Toz kimyasalların depolanması ve karıştırma ünitelerine taşınmasında zincirli elevatör sistemleri tercih edilir.
Tarım Sektörü: Mısır veya buğday gibi ürünlerin silo depolama alanlarına taşınması sırasında, kova tipi elevatörler kullanılmaktadır.


Elevatör Sistemlerinin Kullanım Alanları

Tarım ve Hububat İşleme: Tahıl, mısır, buğday gibi ürünlerin depolama silolarına taşınması ve işlenmesi sırasında kullanılır. Bu tür elevatörler, hasat sonrasında tarladan toplanan ürünlerin dikey taşınmasını sağlar.
Gıda Sektörü: Gıda işleme tesislerinde, un, şeker, kahve gibi malzemelerin işlenmesi ve ambalajlanması sırasında kova tipi veya bantlı elevatörler kullanılır. Hijyenik koşullara uygun paslanmaz çelik kovalar kullanılarak, gıda ürünleri zarar görmeden taşınır.
Kimya ve İlaç Endüstrisi: Kimyasal maddeler, toz formundaki ürünler veya ilaç hammaddeleri, kova veya helezon elevatörler ile taşınır. Kimya sektöründe taşınan malzemelerin özelliklerine göre sistemler anti-korozyon malzemelerle kaplanabilir.
İnşaat ve Ağır Sanayi: İnşaat projelerinde çimento, kum, taş gibi malzemelerin yüksek katlara taşınması için zincirli elevatörler kullanılır. Madencilik sektöründe ise ağır ve büyük hacimli malzemelerin taşınması bu sistemlerle sağlanır.

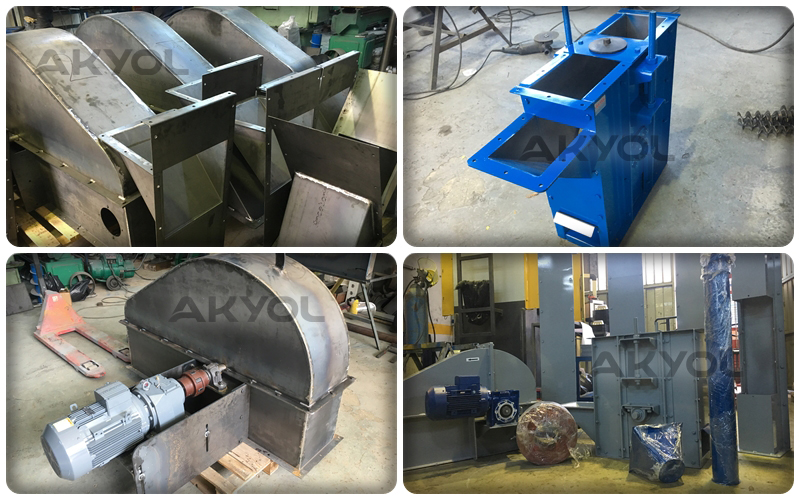

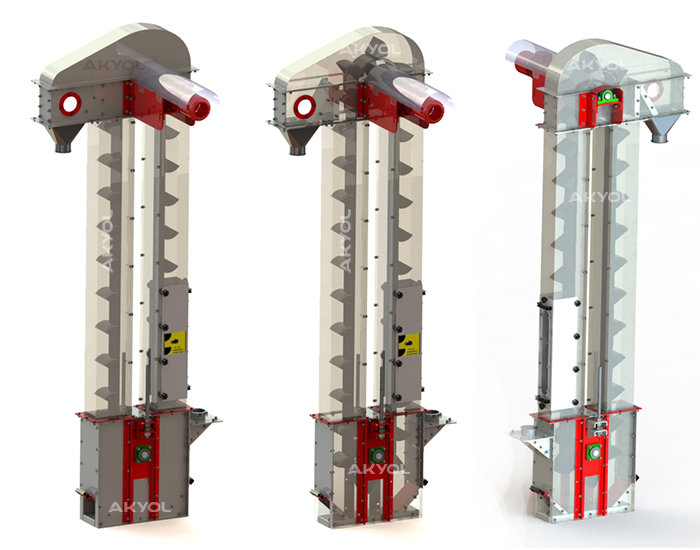

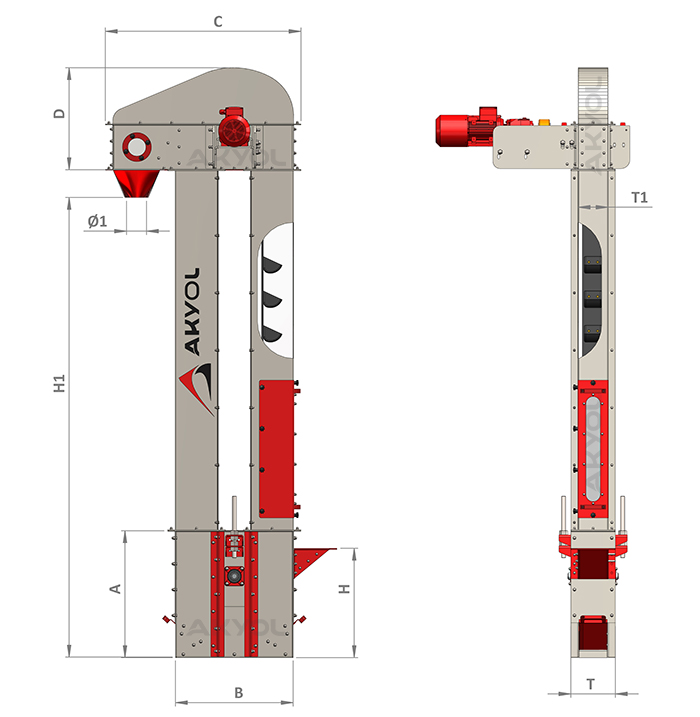

KOVALI ELEVATÖR İMALATI

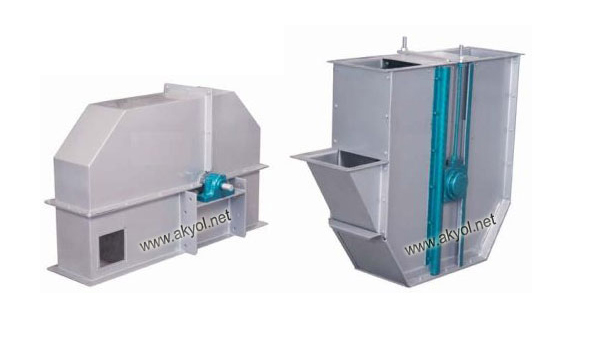

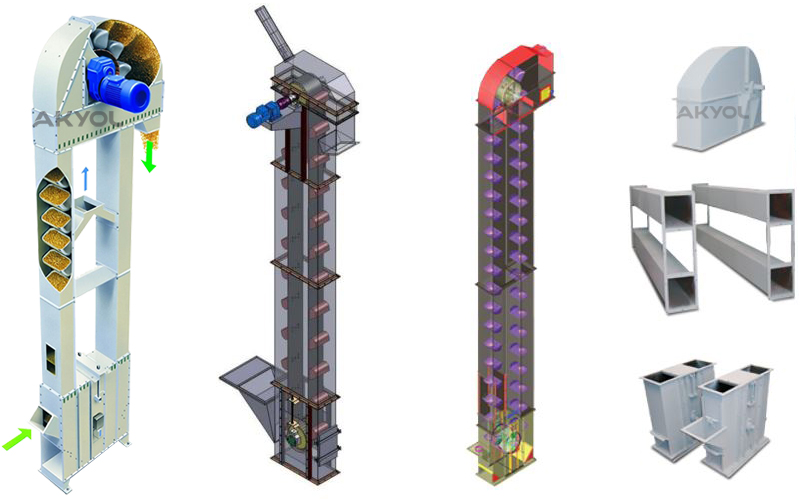

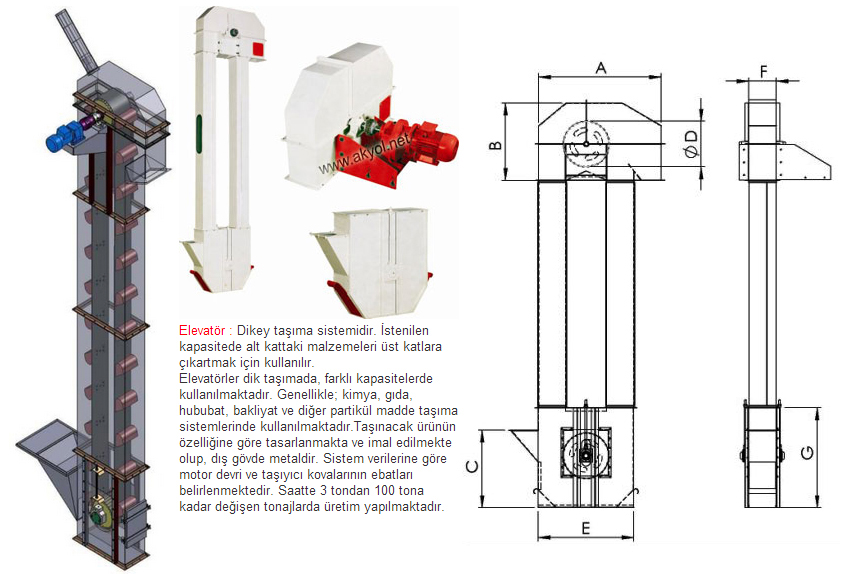

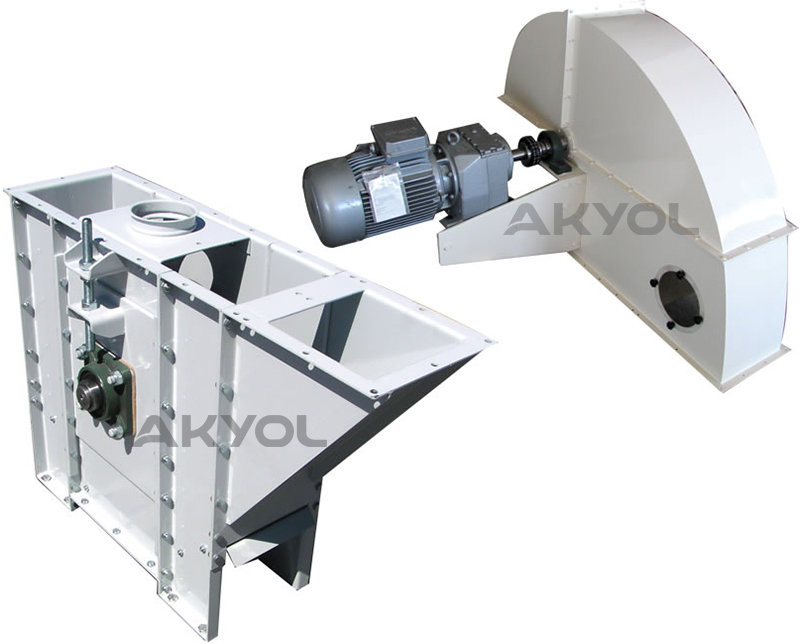

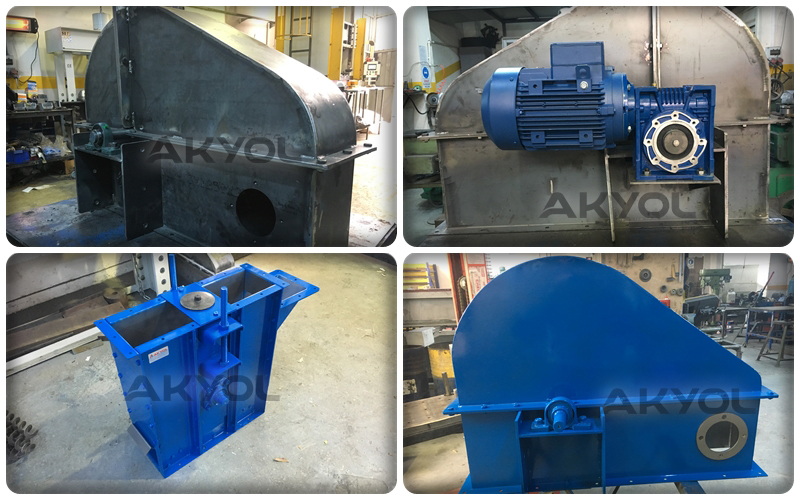

Elevatör üst başlığı kolay sökülebilmesi için iki parçalı ve bütün bağlantıları civatalı yapılır. Üst başlık; kasnak, kasnak mili, rulman ve yatakları ile motor sehpasından meydana gelir. Ürün çıkışı üst başlık üzerindedir. Alt başlık: Kasnak,kasnak mili, rulman ve yatakları ile ürün girişi ve temizleme kapakları vardır. Elevatör alt başlığı kolay sökülebilmesi için iki parçalı ve bütün bağlantıları civatalı yapılır. Elevatör boruları 1.5 mm veya 2 mm sacdan imal edilir. Kova değişimi için boru üzerinde söküp takılabilir kapak vardır. Elevatörlerin kapasite ve yüksekliğine göre redüktörlü motor seçimi yapılır. Üst başlıkta bulunan ayarlı motor sehpası, redüktörlü motor'un elevatöre zincir kaplin ile bağlanmasını sağlar. İsteğe göre frenli frensiz redüktör tipleri kullanılır.

Elevatör Yardımcı Malzemeleri

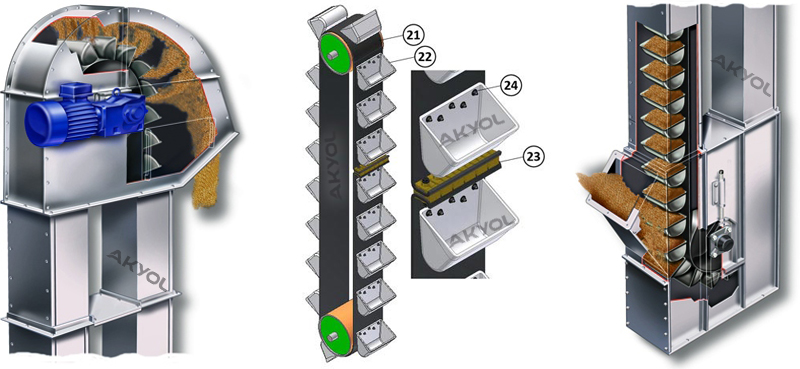

Elevatör Kayışları
Elevatör kayışları ıslak ve kuru ürünler için siyah lastik kayış, kuru ürünler için beyaz renkli olarak imal edilmektedir. Taşınacak ürünün özelliğine göre farklı tür kayışlar kullanılabilir.

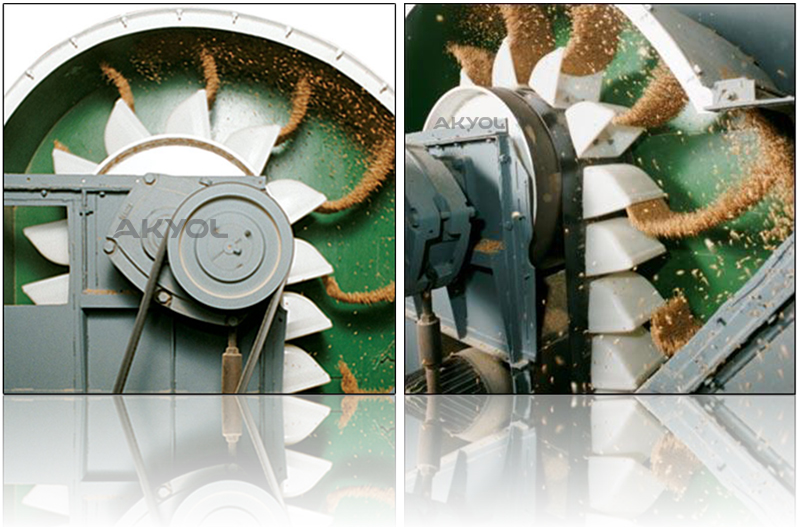

Elevatör Kovaları
Elevatör kovaları, ölçülerine göre el yapımı kova, pres kova, plastik kova veya kaynaklı kova olarak kullanılabilir. Taşınacak ürünün özelliğine uygun elevatör kepçesi seçilmesi gerekir.

Redüktörlü Motorlar
Taşınacak ürünün özelliğine uygun istenen kapasite ile alakalı olarak redüktörlü motor kullanılır.
